1.1. 產品概述:
“KCT02”型 開啟式電流互感器是專為裝配無需拆卸斷開現有的主母線或電纜的電氣安裝而設計，它二次輸出5A或1A的標準電流信號與電力系統的電能表、測控終端輸入端口相匹配，適用于電力電能表、開關柜、控制柜等電力測控設備。
1.1. 主要參數：
|
序號 |
技術參數 |
單位 |
技術指標 |
備注 |
|
1. |
設備最高電壓 |
V |
720V |
|
|
2. |
工頻耐壓 |
kV/S |
3kV /60S |
|
|
3. |
一次額定電流 |
A |
10-6000A |
|
|
4. |
二次額定電流 |
A |
5A、1A或mA（客戶定制） |
|
|
5. |
頻率 |
Hz |
50/60Hz |
|
|
6. |
精度等級 |
級 |
可達0.5級 |
|
|
備注 |
執行標準：IEC/EN 61869, GB 20840, IEEE C57.13 |
|||
2. 產品功能用途：
2.1. 功能：電力系統中對于機動性較強或空間狹促或無間斷電力系統中的一般性測量和保護
2.2. 用途：電力儀器儀表，電子式多功能電能表及現場校驗儀，儀器儀表測量和保護
3. 產品主要特點：

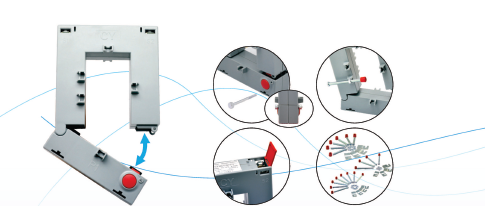

3.1. 分割式鐵芯設計
3.2. 無需斷開母線，安裝便捷
3.3. 外觀精美、母排和底腳雙重固定
3.4. 旋轉開合結構，帶封鎖插銷螺栓
4. 產品技術參數：
|
序 號 |
技術參數 產品編號 |
初級電流 A |
次級電流 A |
負載(V/A) |
窗口尺寸mm |
凈重 kg |
||
|
Class0.5 |
Class1 |
Class3 |
||||||
|
1. |
CY-KCT02-223 |
100～300 |
5A/1A |
--- |
0～3.75 |
2～5 |
20×30 |
0.75 |
|
2. |
CY-KCT02-258 |
300～800 |
5A/1A |
2～5 |
3.75～7.5 |
5～20 |
50×80 |
0.90 |
|
3. |
CY-KCT02-288 |
800～1000 |
5A/1A |
7.5～10 |
10～15 |
20 |
80×80 |
1.25 |
|
4. |
CY-KCT02-812 |
1000～1600 |
5A/1A |
15～20 |
20～30 |
30～45 |
80×120 |
1.25 |
|
5. |
CY-KCT02-816 |
2000～6000 |
5A/1A |
25 |
30 |
45 |
80×160 |
4.30 |
可依據客戶的特別要求，定做次級電流輸出為“mA”級。
Dimension:
|
序 號 |
外形尺寸 產品編號 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
|
1. |
CY-KCT02-223 |
20 |
30 |
50 |
89 |
110 |
34 |
47 |
40 |
32 |
52.5 |
67.5 |
|
2. |
CY-KCT02-258 |
50 |
80 |
78 |
114 |
145 |
32 |
32 |
32 |
33 |
52.5 |
67.5 |
|
3. |
CY-KCT02-288 |
80 |
80 |
108 |
144 |
145 |
32 |
32 |
32 |
33 |
52.5 |
67.5 |
|
4. |
CY-KCT02-812 |
80 |
120 |
108 |
144 |
185 |
32 |
32 |
32 |
33 |
52.5 |
67.5 |
|
5. |
CY-KCT02-816 |
80 |
160 |
120 |
184 |
245 |
52 |
47 |
52 |
38 |
61 |
76 |
Electrical Parameter
