IEEE 600A T型連接器廣泛應用于600A電力網中的IEEE封裝變電站,RMU,電纜分支箱,埋地變壓器和其他HV設備的引線。 并可通過適配器與600A HV套管,組合接口和IEEE 200A連接器連接。
電纜段:25?400mm2
接口符合IEEE386,8.3 / 14.4kV 600A套管設計。
參數
項目 |
參數 |
電壓 |
15kV |
5分鐘AC電壓耐受 |
39kV |
15分鐘直流電壓耐受 |
35kV |
部分放電 |
15kV,≤10pC |
閃電脈沖電壓 |
95kV |
熱電流 |
23kA,2s |
動態電流 |
84kA,10ms |
電纜部分 |
25~400mm2 |
包裝
T型連接器
絕緣帽
密封帽
連接器適配器
耳狀物
減少螺栓
清潔紙
硅油潤滑脂
輔助工具
安裝說明
證書

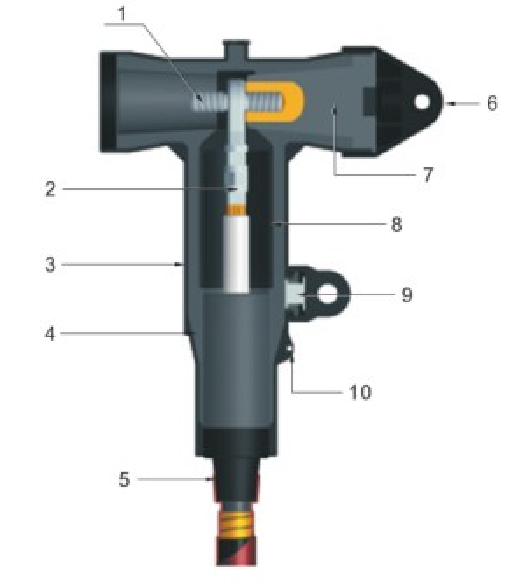

結構體
1,減少螺栓2,接頭
3,外屏4,絕緣層
5,應力錐6,密封帽
7,絕緣帽8,內盾
9,測試點10,接地孔
型號選項
模型 |
電纜(mm2) |
絕緣外徑 |
Code |
CYS-A(S)T-15/600-25 |
25 |
16~17.8 |
A |
CYS-A(S)T-15/600-35 |
35 |
17~19 |
B |
CYS-A(S)T-15/600-50 |
50 |
18~20 |
B |
CYS-A(S)T-15/600-70 |
70 |
20~21.4 |
C |
CYS-A(S)T-15/600-95 |
95 |
21.6~23.1 |
C |
CYS-A(S)T-15/600-120 |
120 |
23~24.6 |
D |
CYS-A(S)T-15/600-150 |
150 |
24.4~26.1 |
D |
CYS-A(S)T-15/600-185 |
185 |
25.8~27.8 |
E |
CYS-A(S)T-15/600-240 |
240 |
28~30 |
E |
CYS-A(S)T-15/600-300 |
300 |
30.4~32.3 |
F |
CYS-A(S)T-15/600-400 |
400 |
33~35.4 |
G |
