IEEE PT連接器：用于電氣設備或計量/保護裝置的電源（帶保險絲保護裝置，連接器，襯套的初級繞組）。 HT側全絕緣，全屏蔽，全密封連接。 IEEE 25kV，200A T型連接器廣泛適用于25kV，200A電力網的美國包裝變電站，RMU，電纜分支箱，埋地變壓器和其他高壓設備的引線。
接口符合IEEE386,15.2 / 26.3kV 200A套管設計。
參數
|
項目 |
參數 |
|
|
額定電壓 |
15kV |
25kV |
|
額定電流 |
200A |
200A |
|
5分鐘交流耐壓 |
39kV |
54kV |
|
15分鐘直流耐壓 |
35kV |
48kV |
|
局部放電 |
15kV，≤10pC |
20kV，≤10pC |
|
雷電沖擊電壓 |
95kV |
125kV |
|
熱電流 |
10kA，0.6s |
10kA，0.6s |
|
Dynamic Current |
20kA，10ms |
20kA，10ms |
|
動態電流 |
25～120mm2 |
35～120mm2 |
包裝
PT清潔紙
硅膠硅脂
接線柱安裝說明
證書
包裝
彎頭連接器清潔紙
硅膠硅脂
特殊扳手安裝說明
導電棒證書

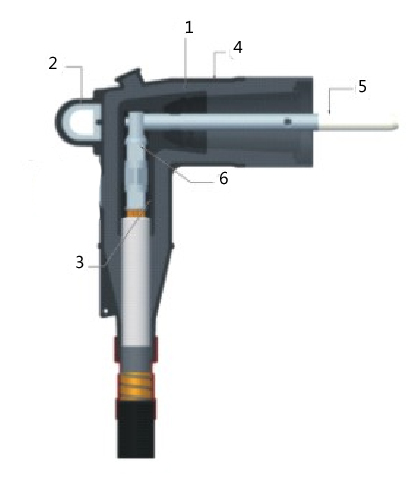

結構體
絕緣層2.操作環
內盾4.外盾
導線棒6.接線棒
型號選項
|
Model |
Cable section(mm2) |
Core Insulation OD(mm) |
Code |
|
CYS-A(S)ZT(01)-15/200-25 |
25 |
16～17.8 |
A |
|
CYS-A(S)ZT(01)-15/200-35 |
35 |
17～19 |
B |
|
CYS-A(S)ZT(01)-15/200-50 |
50 |
18～20 |
B |
|
CYS-A(S)ZT(01)-15/200-70 |
70 |
20～21.4 |
C |
|
CYS-A(S)ZT(01)-15/200-95 |
95 |
21.6～23.1 |
C |
|
CYS-A(S)ZT(01)-15/200-120 |
120 |
23～24.6 |
D |
