1.2產品概述:

當需要使繼電器觸點斷開時，只需對線圈施加一個足夠?qū)挾让}沖電壓，繼電器會呈現斷開狀態。如果要返回閉合狀態，必須在線圈上施加一相反的脈沖，否則，繼電器觸點狀態會永遠保持下去。繼電器觸點狀態保持力使動、靜觸點間產生足夠的壓力，使其能可靠載流。即只需在線圈上施加一個微?。ɡ?/span>12V）的電壓，經過繼電器觸點轉換即可承受22500VA甚至更大功率的負載。

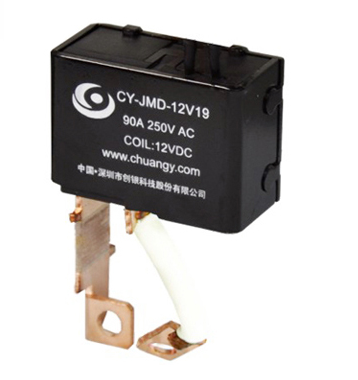

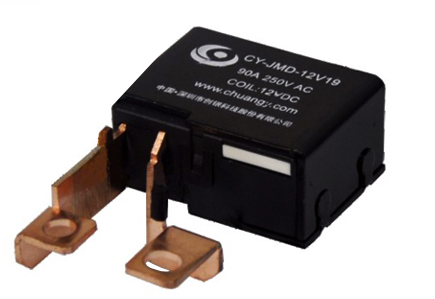

1.3產品照片：

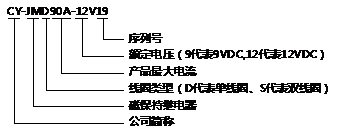

1.4產品訂貨編號說明：

1.5主要參數：



序號	技術參數	技術指標	備注
1	觸點形式	1A(1B)
2	觸點材料	AgSnO2
3	觸點負載（阻性）	90A/250VAC
4	接觸電阻	≤2mΩ（1A、6VDC）
5	額定電流	90A
6	最大切換功率	22.5KVA
7	短時沖擊電流	2700A 10ms不黏結；
		4500A 10ms不燃燒、爆炸
8	環境溫度	-40℃～85℃
9	絕緣電阻	1000MΩ(500VDC)
10	介質耐壓	OP:OP 1800VAC
		IP:OP 4000VAC
11	電氣壽命	≥10000 Ops
12	機械壽命	100000 Ops
13	振動	10～50Hz  1.5mm
14	沖擊	98m/s2
15	濕度	45%～90%RH
16	動作電壓	20%～80%Ub
17	動作時間	≤30ms
18	脈沖寬度	≥100ms

二、產品功能用途：

本產品廣泛應用于

①電子式電能表

②集中抄表系統

③ 路燈控制器

④負荷開關、智能電容器、無功補償裝置

⑤ 各種家電，自動控制裝置等。

三、 產品主要特點：

1.符合IEC62055-31:2005，UC2、UC3要求；

2.符合國網防工頻磁場和強磁干擾的要求

3.環保產品（符合RoHS）；

4.磁保持力大，耐振動沖擊性好；

5.瞬間脈沖驅動，線圈省電，不發熱；

6.保持雙穩態，節約電能；

7.接觸電阻（壓降）小，自耗小，工作可靠；

8.產品體積小，節省空間；

9.外圍附件多樣化，便于安裝使用。

     四、  產品線圈參數：

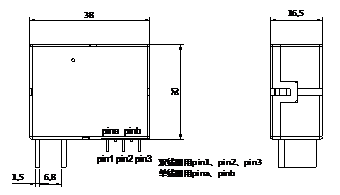

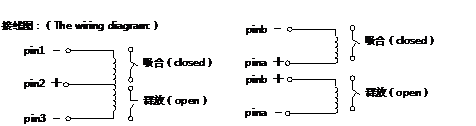

五、產品外形尺寸及接線原理圖：

六、安裝使用說明：

繼電器入廠檢查及使用中應輕拿輕放，防止跌落影響參數。入廠作破壞性檢查的產品要與正常產品嚴格區分標識，不得裝機使用。
    繼電器直接焊接在印制電路板上使用時，印制板的孔距要正確，要保證繼電器的引出端能輕松插入。繼電器底板和與印制板之間要有適當間隙，這可保護引出端外部不受外力損傷，也便于焊接后清洗時，清洗液的流出與揮發。繼電器引出端的焊接應使用中性焊劑，焊后應及時清洗、烘干，以保證繼電器的絕緣性能。焊接用電烙鐵應以 30 ～ 60W ，烙鐵頂端溫度 260 ～ 360 ℃為宜，焊接時間不超過 3 秒。非密封型繼電器在焊接和清洗過程中，切勿讓讓焊劑、清洗液污染繼電器內部結構；而密封型繼電器和可清洗式塑封繼電器可以進行整體清洗。多只繼電器安裝在同一印制板或同 一機架時，通過合理設計繼電器之間的安裝間歇，或把其他元件安裝到繼電器中間的方式來解決。
    要保持繼電器的初始性能，應小心拿放避免繼電器的掉落和撞擊。如繼電器不慎掉落在地，應隔離、檢測，確認合格后方能使用。

七、產品使用典型案例：

       八、特別說明

本公司可依據客戶的特別要求而進行專門設計制造。

 九、注意事項：

1、磁保持繼電器出廠狀態為工作狀態（閉合）但因運輸或繼電器安裝時受到?jīng)_擊及應力等因素的影響，觸點可能會改變狀態，在使用時可根據需求將其重新恢復到需求的狀態；

2、為了確保磁保持繼電器的動作或復歸，施加至線圈上的激勵電壓應達到線圈額定電壓，脈沖寬度應大于運作或復歸時間的5倍；不要同時向運作線圈和復歸線圈施加電壓，施加線圈激勵電壓時時間不要超過1分鐘；

      3、不帶軟銅線的磁保持繼電器負載端子引出腳不能錫焊，不能隨意扳動，且不能同時剛性
