IEC 35kV，630A后連接器和前連接器，其他后連接器可以創建電纜連接電路。 它不直接連接到套管。 它使用絕緣蓋來密封或擴展新的電路，以連接新的后連接器和后避雷器。 符合EN50180-50181 E型和IEEE 386 35 kV 600A.Meet IEC60502.4，GB / T12706.4的套管設計。
參數
|
項目 |
參數 |
|
電壓 |
35kV |
|
額定電流 |
117kV |
|
5分鐘交流耐壓 |
104kV |
|
15分鐘直流耐壓 |
45kV，≤10pC |
|
雷電沖擊電壓 |
95kV |
|
閃電脈沖 |
10kV，0.8s |
|
熱電流 |
20kA，10ms |
|
動態電流 |
50～630mm2 |
包裝
IEC后連接器附件
Cooper連接桿電纜適配器
凸耳螺柱
清潔紙硅油
安裝工具證書
安裝說明

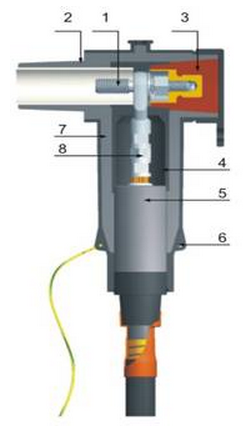

結構體
1，螺柱2，絕緣層
3，屏蔽絕緣插頭4，內半導體層
5，電纜適配器6，接地孔
7，外半導體層8，凸緣
型號選項
|
Model |
Cable section （mm2) |
Cable core insulation OD(mm) |
Code |
|
CYSESHJ-35/630-50～70 |
50～70 |
30～33.4 |
A |
|
CYSESHJ-35/630-95～120 |
95～120 |
33.6～36.6 |
B |
|
CYSESHJ-35/630-150～185 |
150～185 |
36.4～40 |
C |
|
CYSESHJ-35/630-240～300 |
240～300 |
40～44.3 |
D |
|
CYSESHJ-35/630-400～500 |
400～500 |
45～50.3 |
E |
