IEC 15kV，630A非屏幕前連接器可與開關設備入口和出線，電纜分支箱壁套管，螺栓穿孔襯套匹配。 適用于RMU和箱式變電站的輸入和輸出線路。 提供全屏蔽和全密封，電纜，開關柜和分支箱的整體絕緣連接。 滿足標準EN50180-50181 E型和IEEE 386 35 kV 600A襯套設計，IEC60502.4，GB / T12706.4等
參數
|
項目 |
參數 |
|
電壓 |
35kV |
|
額定電流 |
117kV |
|
5分鐘交流耐壓 |
104kV |
|
15分鐘直流耐壓 |
45kV，≤10pC |
|
部分放電 |
200kV |
|
閃電脈沖電壓 |
23kV，2s |
|
熱電流 |
84kA，10ms |
|
動態電流 |
50～630mm2 |
包裝
IEC前連接器Un-screen絕緣插頭
電纜適配器凸耳螺柱
清潔紙硅油
安裝工具配件
安裝說明書證書

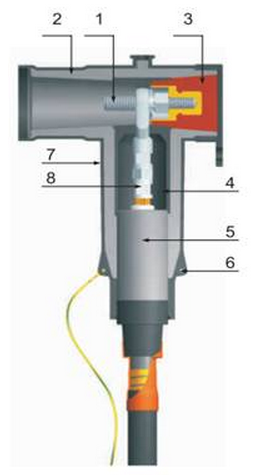

結構體
1，螺柱2，絕緣層
3，屏蔽絕緣插頭4，內半導體層
5，電纜適配器6，接地孔
7，外半導體層8，凸緣
型號選項
|
Model |
Cable section （mm2) |
Cable core insulation OD(mm) |
Code |
|
CYSESQJ-35/630-50～70 |
50～70 |
30～33.4 |
A |
|
CYSESQJ-35/630-95～120 |
95～120 |
33.6～36.6 |
B |
|
CYSESQJ-35/630-150～185 |
150～185 |
36.4～40 |
C |
|
CYSESQJ-35/630-240～300 |
240～300 |
40～44.3 |
D |
|
CYSESQJ-35/630-400～500 |
400～500 |
45～50.3 |
E |
