IEC 15/24 / 35kV，630A非屏幕后連接器和前連接器，其他后連接器可以創建電纜連接電路。 它不直接連接到套管。 它使用絕緣蓋來密封或擴展新的電路，以連接新的后連接器和后避雷器。 符合EN50180-50181 C型設計，IEC60502.4，GB / T12706.4。
參數
|
項目 |
參數 |
|
電壓 |
15kV |
|
額定電流 |
39kV |
|
5分鐘交流耐壓 |
35kV |
|
15分鐘直流耐壓 |
15kV，≤10pC |
|
部分放電 |
95kV |
|
閃電脈沖電壓 |
10kV，0.8s |
|
熱電流 |
20kA，10ms |
|
動態電流 |
25～400mm2 |
包裝
IEC后連接器附件
Cooper連接桿電纜適配器
凸耳螺柱
清潔紙硅油
安裝工具證書
安裝說明

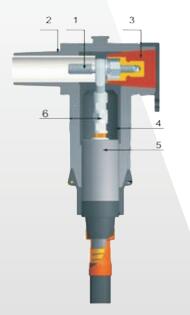

結構體
1，螺柱2，絕緣層
3，屏蔽絕緣插頭4，內半導體層
5，電纜適配器6，接頭
型號選項
|
Model |
Cable section （mm2) |
Cable core insulation OD(mm) |
Code |
|
CYSEHJ-15/630-25～50 |
25～50 |
16～20 |
A |
|
CYSEHJ-15/630-70～95 |
70～95 |
20～23.1 |
B |
|
CYSEHJ-15/630-120～150 |
120～150 |
23～26.1 |
C |
|
CYSEHJ-15/630-185～240 |
185～240 |
25.8～30 |
D |
|
CYSEHJ-15/630-300 |
300 |
30.4～32.3 |
E |
|
CYSEHJ-15/630-400 |
400 |
33～35.4 |
F |
