JDZX9-12G
VOLTAGE TRANSFORMER
□ 12kV Indoor Single-Phase Epoxy Resin Type
Used indoor single phase or three phase AC circuit for measuring electric
capacity, voltage and protective relaying with the frequency of 50Hz or 60Hz
and The product adopts epoxy resin
casting full-closed structure with low magnetism density and large
creepage distance of external insulation The product has high reliability and
maintenance free .
Technical Data
1、Installation site indoor
2、Rated frequency 50/60Hz
3、Load power factor: cosΦ=0.8 （lagging）
4、Technical standard accords with IEC 60044-2
(IEC 61869-1&3)
Specification
Type
Rated primary Voltage
（KV）
Rated secondary
Voltage
（KV）
Accuracy classes combination
Rated output
（VA）
Thermal limiting Output
（VA）
Rated Insulation level
（KV）
JDZX9-12G
11/√3
0.1/√3
0.2
50
1200
12/28/75
0.5
100
1
200
0.1/√3/0.1/3
0.2/6P（3P）
50/100
1000
0.5/6P（3P）
100/100
0.11/√3/0.11/√3/0.11/3
0.2/0.5/6P（3P）
50/50/100
500/500
0.11/√3/0.11/√3/0.11/√3/0.11/3
0.2/0.5/6P（3P）/6P（3P）
50/50/100/100

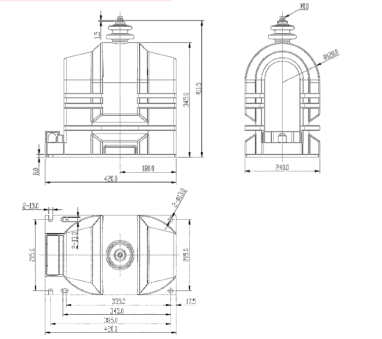

Outline
