描述
IEC 15/24 / 35kV，630A后連接器和前連接器，其他后連接器可以使電纜連接電路。 它不直接連接到套管。 它使用絕緣帽來密封或擴展新電路以連接新的后連接器和后避雷器。 符合EN50180-50181 C型設計，IEC60502.4，GB / T12706.4。
參數
|
項目 |
參數 |
||
|
電壓 |
15kV |
24kV |
35（40.5）kV |
|
額定電流 |
39kV |
54kV |
117kV |
|
5分鐘交流耐壓 |
35kV |
48kV |
104kV |
|
15分鐘直流耐壓 |
15kV，≤10pC |
20kV，≤10pC |
45kV，≤10pC |
|
部分放電 |
95kV |
125kV |
200kV |
|
閃電脈沖電壓 |
10kV，0.8s |
23kV，2s |
23kV，2s |
|
熱電流 |
20kA，10ms |
84kA，10ms |
84kA，10ms |
|
動態電流 |
25～400mm2 |
35～500mm2 |
50～630mm2 |
包裝
屏幕后連接器附件
Cooper連接桿電纜適配器
特殊耳釘
清潔紙硅油
安裝工具證書
安裝說明

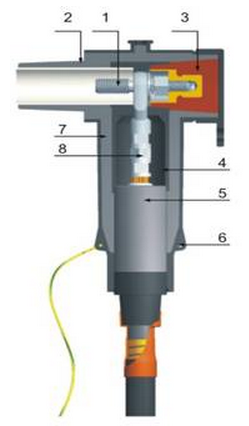

結構體
1，螺柱2，絕緣層
3，屏蔽絕緣插頭4，內半導體層
5，電纜適配器6，接地孔
7，外半導體層8，凸緣
型號選項
|
Model |
Cable section（mm2) |
Cable core insulation OD (mm) |
Code |
|
CYSESHJ-15/630-25～50 |
25～50 |
16～20 |
A |
|
CYSESHJ-15/630-70～95 |
70～95 |
20～23.1 |
B |
|
CYSESHJ-15/630-120～150 |
120～150 |
23～26.1 |
C |
|
CYSESHJ-15/630-185～240 |
185～240 |
25.8～30 |
D |
|
CYSESHJ-15/630-300 |
300 |
30.4～32.3 |
E |
|
CYSESHJ-15/630-400 |
400 |
33～35.4 |
F |
|
CYSESHJ-24/630-35～50 |
35～50 |
18～22 |
A |
|
CYSESHJ-24/630-70～95 |
70～95 |
22～25.1 |
B |
|
CYSESHJ-24/630-120～150 |
120～150 |
25～28.1 |
C |
|
CYSESHJ-24/630-185～240 |
185～240 |
27.8～30 |
D |
|
CYSESHJ-24/630-300 |
300 |
32.4～34.4 |
E |
|
CYSESHJ-24/630-400 |
400 |
35～37.4 |
F |
|
CYSESHJ-24/630-500 |
500 |
38.4～40.3 |
G |
|
CYSESHJ-40.5/630-50～70 |
50～70 |
30～33.4 |
A |
|
CYSESHJ-40.5/630-95～120 |
95～120 |
33.6～36.6 |
B |
|
CYSESHJ-40.5/630-150～185 |
150～185 |
36.4～40 |
C |
|
CYSESHJ-40.5/630-240～300 |
240～300 |
40～44.3 |
D |
|
CYSESHJ-40.5/630-400～500 |
400～500 |
45～50.3 |
E |
