4.Technical standard accords with IEC 60044-1＆2,IEC 61869-1 & 2 & 3
Main technical parameter:
Rated frequency: 50/60Hz:
Rated insulation level: 36/70/170kV (IEC) or 40.55/95/200kV (GB)
Voltage Ratio
(kV)
Accuracy Class
Rated Burden (VA)
Current Ratio
(A)
Accuracy Class
Rated Burden
(VA)
66000/√3/0.12
66000/√3/0.1
66000/√3/0.1/√3
0.2
0.5
15
30
5-10/5
0.2S
0.5S
12.5
10-20/5
15-30/5
…
500-1000
Outline drawing:

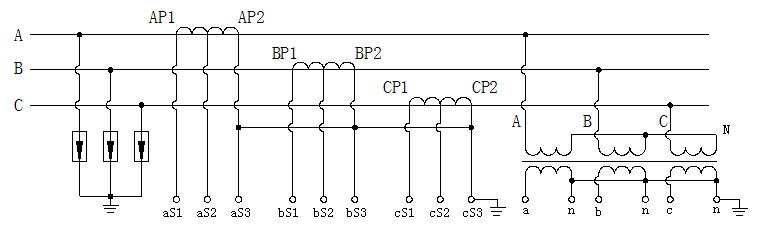

Wiring Diagram:
