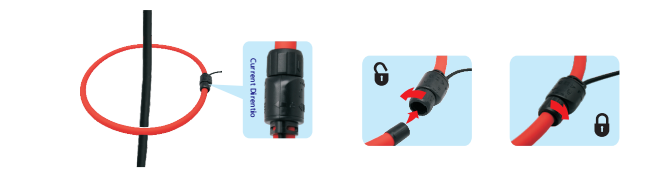

“RCT03”型 鉗式柔性Rogowski線圈電流傳感器”是專為方便安裝在狹小的空間和無需拆除主母線或電纜的測量環境而設計。它包適柔性rogowski線圈探頭和電子模塊兩部分組成，電子模塊對線圈探頭傳感的信號進行積分放大處理，輸出信號可直接與示波器、數字萬用表、記錄器或數據記錄儀配套使用。
產品技術參數：
|
型號 參數 |
CY-RCTA03-120 |
CY-RCTA03-190 |
CY-RCTA03-305 |
|
|
電流范圍 |
10A～30kA |
|||
|
頻率 |
25Hz～20kHz |
|||
|
輸出電壓 |
額定電流 |
1000A 2000A |
2000A 3000A |
5000A 6000A |
|
50Hz |
1mV/A@ Ipn=1000……3000A (0.5mV/A@ Ipn=4000……6000A) |
|||
|
最大輸出 |
3.0V AC max |
|||
|
準確度 |
±1%(10%~100%In) @45-65Hz |
|||
|
相位誤差 |
±1°(10%~100%In) @45-65Hz， ±10°@ 20kHz |
|||
|
線性度 |
±0.2%讀數(10%~100%In) |
|||
|
位置靈敏度 |
±1.0%(90°~270°)， ±2%(0、45°、315°) |
|||
|
外場影響 |
±1%量程(距離線圈>200mm) |
|||
|
噪聲 |
8 mV rms（60 A）2 mV rms（600/6000 A） |
|||
|
溫度系數 |
讀數的 ± 0.08 % /℃ |
|||
|
頻率量程 |
10 Hz to 20 kHz (-3dB) |
|||
|
負載阻抗 |
最小100 k? |
|||
|
電源 |
2*AA| MN1500|LR6 電池（外接適配器4.5V DC） |
|||
|
電源指示LED |
正常電量時ON指示（紅色亮3秒后熄滅），低電量時指示（紅色常亮） |
|||
|
過載指示LED |
過載超量程120%時指示（黃色） |
|||
|
工作電壓 |
600 V 交流有效值或直流 |
|||
|
安全等級 |
IEC 61010-1:2001，600 V CAT III |
|||
|
電纜長度 |
3 m 長（測量頭至電子模塊） |
|||
|
輸出線端 |
0.5 m 電纜帶安全型 BNC插頭 |
|||
|
重量 |
230 g（測量頭），130 g（電子模塊） |
|||
