1.1. 產品概述:

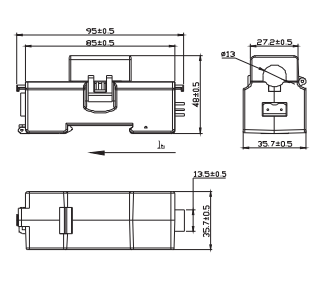

“CY-ECM-CT01-13”單相交流能耗監測傳感器應用于移動通信機柜的能耗監測，體積小巧，安裝方便?？梢詼y量線路的電流、功率、電能等數據，具備Zigbee或RS-485通信口，可接入基站動力監控系統；符合CE標準要求，滿足300V CAT Ⅲ 安全等級
主要參數：
|
類別 |
項目 |
參數 |
|
環境條件 |
環境溫度 |
-40℃～+85℃ |
|
大氣壓力 |
70kPa～106 kPa |
|
|
相對濕度 |
5%～95% (無冷凝) |
|
|
存儲溫度 |
-40℃～85℃ |
|
|
電源 |
范圍 |
90～265V AC，50/60Hz±1.0Hz |
|
功耗 |
≤0.8W |
|
|
電流 |
額定（In） |
20A |
|
功耗 |
<0.4VA @100A |
|
|
過載能力 |
5In（100A）；連續工作 20In，允許1s |
|
|
精度指標 |
電壓 |
±0.5％ |
|
電流 |
±0.5％ |
|
|
有功功率 |
±1.0％ |
|
|
無功功率 |
±1.0％ |
|
|
視在功率 |
±1.0％ |
|
|
有功電能 |
GBT 17215.321-2008 ，1級 |
|
|
無功電能 |
GBT 17215.323-2008 ，2級 |
|
|
功率因數 |
±1.0％ |
|
|
頻率 |
±0.02Hz |
2. 產品功能用途：
|
類別 |
項目 |
是否具備功能 |
|
基本測量及電能 |
電壓 |
√ |
|
電流 |
√ |
|
|
有功功率 |
√ |
|
|
無功功率 |
√ |
|
|
視在功率 |
√ |
|
|
功率因數 |
√ |
|
|
正、反向有功電能 |
√ |
|
|
正、反向無功電能 |
√ |
|
|
頻率 |
√ |
|
|
輸入輸出 |
光電式電能脈沖輸出 |
√ |
|
通信 |
Zigbee通信（短距無線通信協議和ModBus-RTU）或RS-485通信（萬能主從協議和ModBus-RTU） |
√ |
3. 產品主要特點：
3.1. 傳感頭可分割、精度高，損耗小；
3.2. 外觀精美、體積小、重量輕、便于安裝；
3.3. 可開啟，安裝方便，不需拆一次母線，可帶電操作，不影響客戶正常使用。
4. 產品技術參數：
|
類別 |
項目 |
參數 |
|
|
安規 性能 |
介質強度 |
GB/T 13729-2002，工頻電壓1.5kV，時間1分鐘 |
|
|
絕緣電阻 |
GB/T 13729-2002，絕緣電阻值≥5MΩ；濕熱條件下絕緣電阻值≥1MΩ |
||
|
沖擊電壓 |
GB/T 13729-2002，1.2/50μs,5kV標準雷電波 |
||
|
機械 性能 |
振動 |
響應：GB/T11287-2000，1級 耐久性：GB/T11287-2000，1級 |
|
|
沖擊 |
響應：GB/T14537-1993，1級 耐久性：GB/T14537-1993，1級 |
||
|
碰撞 |
GB/T14537-1993，1 級 |
||
|
EMC 性能 |
電源 |
CS(傳導騷擾抗擾度) |
GB/T 17626.6-2008，3級，10V、80%AM(1kHz)、0.15～80MHz；判據A |
|
CE(傳導發射) |
GB9254-1998，CLASS B（-6dB）@150kHz～30MHz |
||
|
EFT (電快速瞬變脈沖群抗擾度) |
GB/T 17626.4-2008，3級，±2kV、5/50ns、5kHz；判據B |
||
|
SURGE(浪涌抗擾度) |
GB/T 17626.5-2008，X級，差模6kV、2歐姆、L-N（線對線）&共模6kV、12歐姆、L-PE（線對外殼）、N-PE（線對外殼）、1.2/50－8/20us混合波，正負各5次，每次間隔1min；判據B |
||
|
AC-DIP(電壓暫降、短時中斷和電壓變化擾度) |
GB/T17626.11-2008，3級，跌落到0％UT，時間10ms；跌落到0％UT，時間20ms；跌落到70％UT，時間500ms；跌落到40％UT，時間500ms；跌落到0％UT，時間5000ms；判據B、B、B、B、C |
||
|
Fluctuations and Flicker(電壓波動和閃爍) |
GB 17625.2-2007， Pst值不大于1； Plt值不大于0.65； 相對電壓變化dc 不超過3.3％； 最大相對電壓變化dmax 不超過4％； 電壓變化期間d(t)值超過3.3％的時間不大于500ms。 |
||
|
Harmonic(電源口電流諧波) |
GB 17625.1-2012，50－2000Hz，A類產品要求 |
||
|
Impulse Current（沖擊電流） |
GB50689-2011，差模5kA（線對線）8/20us沖擊電流波，正負各5次，每次間隔3min；沖擊電流判據（配合電源框系統滿足30KA規格） |
||
|
EMC 性能 |
RS-485 |
CS(傳導騷擾抗擾度) |
GB/T 17626.6-2008，3級，10V、80%AM(1kHz)、0.15～80MHz；判據A |
|
EFT (電快速瞬變脈沖群抗擾度) |
GB/T 17626.4-2008，3級，±2kV、5/50ns、5kHz；判據B |
||
|
SURGE(浪涌抗擾度) |
GB/T 17626.5-2008，X級，差模1.5kV（線對線）、15歐姆+25歐姆/線&共模4kV（雙線或多線對外殼），15歐姆+25歐姆/線，10/700us組合波，正負各5次，每次間隔1min；判據B |
||
|
整機 |
ESD（靜電放電抗擾度） |
GB/T 17626.2-2008，3級，接觸放電：6kV；判據B；空氣放電：8kV；判據B |
|
|
RS（輻射抗擾度） |
GB/T 17626.3- 2006，3級，10V/m、80%AM(1KHz)、80～2700MHz；判據A |
||
|
工頻磁場抗擾度 |
GB/T 17626.8-2006，4級 |
||
|
RE（輻射發射） |
GB9254-1998，CLASS B（-6dB）@30MHz～1GHz |
||
|
注釋1： 判據A：設備在測試過程中，在技術要求范圍內性能不容許變化。 判據B：設備在測試過程中，性能降低容許在產品規格書要求范圍內，干擾消除后，設備能恢復正常，不允許出現復位和任何方式的人工干預。 判據C：允許暫時性的功能丟失，但可自行恢復或通過運行控制操作恢復，或者對于交換設備，通過正常的控制操作可以重建連接。 判據R：不容許出現除保護器件之外的任何器件的損壞，且更換損壞的保護器件后，試件能恢復性能。 注釋2： 沖擊電流判據：設備在帶電工作情況下測試，測試前、后監測業務，測試過程中只允許用光纖檢測業務，測試過程中允許出現誤碼和鏈路暫時中斷，信號丟失的情況。測試中不允許出現掉電，器件損壞以及測試結束后業務中斷不能自行恢復，性能永久下降等情況。 |
|||
|
通信 |
Zigbee通信接口 |
1路，短距無線通信協議和ModBus-RTU規約，通信距離為空曠80米 |
|
|
天線 |
內置天線 |
||
|
RS-485接口 |
1路，萬能主從協議和ModBus-RTU規約，4800bps～19200bps |
||
|
通信接口 |
RJ45接口 |
||
